5-2-2장. 네트워크 구축 - A

네트워크 설치 구조

통신망(Communication Network)은 정보를 전달하기 위해서 통신 규약에 의해 연속적으로 배치하는 방법, 즉 장치들의 물리적 위치에 따라서 성형, 버스형, 계층형, 망형으로 나누어진다.



성형(Star, 중앙 집중형)

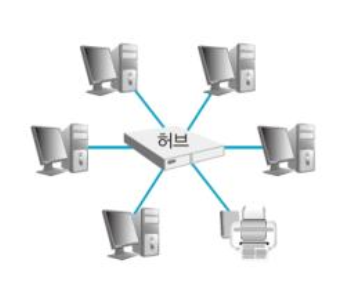

성형은 중앙에 중앙 컴퓨터가 있고, 이를 중심으로 단말장치들이 연결되는 중앙 집중식의 네트워크 구성 형태이다.



• 포인트 투 포인트(Point-to-Point) 방식으로 회선을 연결

• 각 단말장치들은 중앙 컴퓨터를 통해 데이터를 교환

• 단말장치의 추가와 제거가 쉬움

• 하나의 단말장치가 고장나도 다른 단말장치에는 영향을 주지 않지만, 중앙 컴퓨터가 고장나면 전체 통신망 기능이 정지

• 중앙 집중식으로 교환 노드 수가 가장 적음

링형(Ring, 루프형)

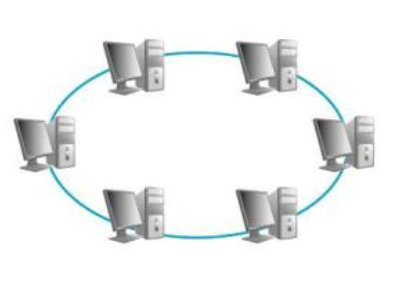

링형은 컴퓨터와 단말장치들을 서로 이웃하는 것끼리 포인트 투 포인트(P2P) 방식으로 연결시킨 형태이다.



• 분산 및 집중 제어 모두 가능

• 단말장치의 추가/제거 및 기밀 보호가 어려움

• 중계기의 수가 많아짐

• 데이터는 단방향 또는 양방향으로 전송할 수 있으며, 단방향 링의 경우 컴퓨터, 단말장치, 통신 회선 중 어느 하나라도 고장나면 전체 통신망에 영향을 미친다.

버스형(Bus)

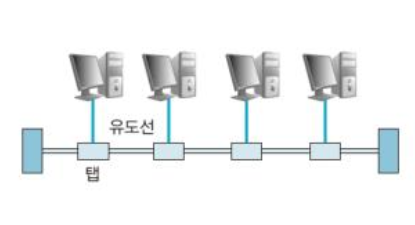

버스형은 한 개의 통신 회선에 여러 대의 단말장치가 연결되어 있는 형태이다.



• 물리적 구조가 간단하고, 단말장치의 추가와 제거가 용이

• 단말장치가 고장나더라도 통신망 전체에 영향을 주지 않기 때문에 신뢰성을 높일 수 있다.

• 기밀 보장이 어렵고, 통신 회선의 길이에 제한이 있다.

계층형(Tree, 분산형)

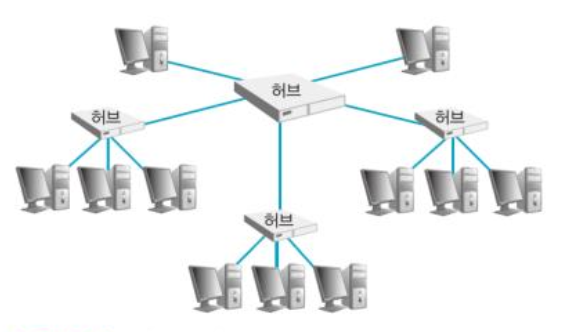

계층형은 중앙 컴퓨터와 일정 지역의 단말장치까지는 하나의 통신 회선으로 연결시키고, 이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말장치로부터 다시 연결시키는 형태이다.



망형(Mesh)

망형은 모든 지점의 컴퓨터와 단말장치를 서로 연결한 형태로, 노드의 연결성이 높다.



• 많은 단말장치로부터 많은 양의 통신을 필요로 하는 경우에 유리

• 보통 공중 데이터 통신망에서 사용되며, 통신 회선의 총 경로가 가장 길다.

• 통신 회선 장애시 다른 경로를 통해 데이터를 전송할 수 있다.

• 모든 노드를 망형으로 연결하려면 노드의 수가 n개일 때 n(n-1)/2 개의 회선이 필요하고 노드당 n - 1개의 포트가 필요하다.

네트워크 분류

네트워크는 각 사이트들이 분포되어 있는 지리적 범위에 따라 LAN과 WAN으로 분류된다.



• 근거리 통신망(LAN, Local Area Network)

  • 회사, 학교, 연구소 등에서 비교적 가까운 거리에 있는 컴퓨터, 프린터, 등과 같은 자원을 연결하여 구성

  • 주로 자원 공유를 목적으로 사용

  • 사이트 간의 거리가 짧아 데이터 전송 속도가 빠르고, 에러 발생율이 낮음

  • 근거리 통신망에서는 주로 버스형이나 링형 구조를 사용한다.

• 광대역 통신망(WAN, Wide Area Network)

  • 국가와 국가 혹은 대륙과 대륙 등과 같이 멀리 떨어진 사이트들을 연결하여 구성한다.

  • 사이트 간의 거리가 멀기 때문에 통신 속도도 느리고, 에러 발생률이 높다.

  • 일정한 지역에 있는 사이트들은 근거리 통신망으로 연결한 후 각 근거리 통신망을 연결하는 방식을 사용한다.
