5-2-3장. 스위치 - B

스위치(Switch) 분류

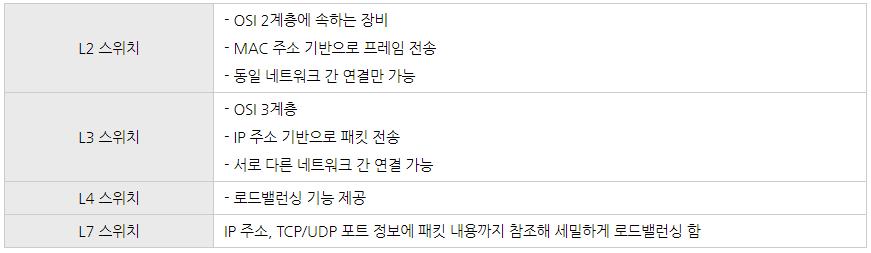

스위치는 브리지와 같이 LAN과 LAN을 연결하여 훨씬 더 큰 LAN을 만드는 장치로, OSI 7 계층의 Layer에 따라 L2, L3, L4, L7으로 분류된다.



스위칭 방식

스위치가 프레임을 전달하는 방식에 따라 3가지로 나뉜다.



• Store and Forwarding : 데이터를 모두 받은 후 스위칭하는 방식

• Cut-through : 데이터의 목적지 주소만을 확인한 후 바로 스위칭하는 방식

• Fragment Free : 위 두가지 방식의 장점을 결합한 방식

백본 스위치(Backbone Switch)

여러 네트워크들을 연결할 때 중추적 역할을 하는 네트워크를 백본이라 하고, 백본에서 스위칭 역할을 하는 장비를 백본 스위치라고 한다.



• 백본 스위치는 모든 패킷이 지나가는 네트워크의 중심에 배치한다.

• 대규모 트래픽을 처리하려면 고성능의 백본 스위치를 사용해야 한다.

• 주로 L3 스위치가 백본 스위치 역할을 한다.

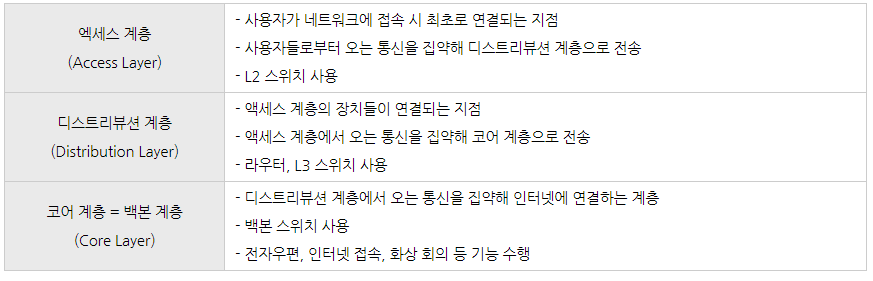

Heirarchical 3 Layer 모델
